MountainsMap® : la référence absolue en matière d'analyse de surface

MountainsMap® calcule les paramètres de rugosité et de texture selon les normes internationales pour les profils 2D et les surfaces 3D (surfaciques). Les normes prises en charge incluent ISO 21920, ISO 4287, ISO 12085, ISO 13565, ASME B46.1 et VDA.

• Analysez les paramètres principaux de profil comme Ra, Rq, Rsk, Rku, RSm, Rz, RPc et Rmr ainsi que les paramètres fonctionnels tels que Rk, Rpk, Rvk.
• Pour les surfaces, calculez les paramètres conformes à la norme ISO 25178, y compris Sa, Sq, Sz, Sdq, Sdr, Vmp, et Vmc.
• Basculez facilement entre les profils ou surfaces primaires, ondulés et filtrés pour répondre aux exigences de contrôle qualité et de R&D.

En savoir plus sur les états de surface

Pré-traitez facilement vos données à l’aide d’outils avancés de filtrage et de suppression de forme.

• Appliquez des filtres S et L conformément à la norme ISO 16610, en utilisant des filtres Gaussiens, Gaussiens robustes, splines ou morphologiques. Les anciens filtres RC2 sont également pris en charge.
• Effectuez l’opération F, c’est-à-dire la suppression de forme et le redressement, à l’aide de formes polynomiales, cylindriques ou sphériques, via l’ajustement par les moindres carrés ou les moindres carrés totaux, la zone minimale ou la définition manuelle à l’aide de curseurs. N.-B. L’application d’un opérateur F est essentielle et doit être effectuée avant toute autre opération métrologique – en savoir plus.

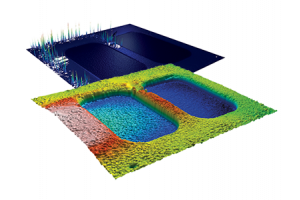

Assurez la précision de vos mesures de surface optiques avec les outils de correction de MountainsMap®.

• Détectez et supprimez des points aberrants (qui peuvent apparaître comme des pics).
• Rebouchez des points non mesurés intelligemment.
• Seuillez les points de faible intensité.
• Éliminez le bruit.

Ces étapes de prétraitement sont essentielles lorsque vous travaillez avec des données interférométriques, confocales ou de variation focale et vous aident à préparer vos mesures pour une analyse précise de la texture de surface.

Analysez plus que la rugosité avec les puissants outils de MountainsMap® pour la caractérisation fonctionnelle des surfaces.

• Calculez le volume de vide ou de matériau au-dessus ou au-dessous d’un plan de référence pour une évaluation fonctionnelle de la surface.
• Déterminez les taux de portance Abbott-Firestone, les volumes de lubrification ou de matière repoussée, qui sont cruciaux dans des applications comme la tribologie, la résistance à l’usure et l’étanchéité.

Le logiciel permet également de réaliser des études comparatives (par exemple, avant/après traitement), ce qui facilite l’évaluation de l’impact des modifications de surface sur les performances fonctionnelles. Ces analyses aident les ingénieurs à concevoir de meilleures surfaces pour des performances mécaniques et fonctionnelles réelles.

MountainsMap® détecte et qualifie les structures telles que  particules, pores, grains, rayures et MEMS. Idéal pour le contrôle qualité dans le domaine des semi-conducteurs, l’industrie médicale et l’industrie automobile.

• Choisissez parmi plusieurs méthodes de détection selon la nature de l’échantillon.
• Utilisez la segmentation automatique par ligne de partage des eaux pour isoler les caractéristiques, puis analysez-les à l’aide des paramètres de motifs (feature parameters) ISO 25178-2 :2021 (profondeur, volume, forme, etc).
• Classifiez les caractéristiques par taille, forme, critères définis par l’utilisateur etc. et générez des statistiques détaillées, y compris des diagramme de contrôle, des histogrammes et des diagrammes de dispersion.

En outre, des outils de partitionnement automatisé, de contrôle de la géométrie de surface (par exemple, la hauteur des marches) et de détection de structure permettent une caractérisation puissante et reproductible des surfaces à micro-motifs ou des textures fonctionnelles.

Avec des outils de GD&T automatiques et interactifs, MountainsMap® permet une analyse dimensionnelle sur des profils de hauteur (XZ) ou des contours 2D (XY) extraits de surfaces 3D. Les utilisateurs peuvent garantir la précision de la fabrication grâce à une vérification géométrique précise basée sur des normes.

• Appliquez des tolérances telles que définies par la norme ISO 1101.
• Évaluez les dimensions, les angles, les diamètres, les rayons, les positions et les déviations de forme.
• Comparez les mesures aux références CAO.
• Appliquez le tolérancement sur des arcs, segments, ellipses et cercles. Spécifiez de grandes tolérances de positionnement si nécessaire.
• Visualisez facilement les écarts de forme grâce à des illustrations augmentées.
• Générez automatiquement un tableau de résultats incluant le statut Accepté/Refusé.
• Analysez des géométries complexes telles que des arches gothiques (sur des roulements) ou des rainures en V – utiles pour l’inspection des supports de fibres optiques et des engrenages à vis sans fin.

En savoir plus :

• Contour analysis
• Advanced contour analysis

Explorez le contenu fréquentiel de vos surfaces avec les outils d’analyse spectrale de MountainsMap®. Détectez les fréquences spatiales dominantes, analysez les structures périodiques et évaluez la direction de texture.

• Utilisez des outils de densité spectrale de puissance (PSD) conformes à la norme ISO 10110-8 pour caractériser le comportement de surface en étudiant l’amplitude de la densité de puissance pour chaque fréquence de votre surface.
• Utilisez l’autocorrélation pour trouver des motifs répétitifs sur un profil ou une surface.
• Calculez l’isotropie, la directionnalité et la périodicité : visualisez les directions dominantes de la surface sur une représentation de type rosace directionnelle et calculez les paramètres associés.
• Supprimez le bruit parasite sur les surfaces à l’aide de l’éditeur de diagramme FFT.

Les outils spectraux sont les outils idéaux pour identifier les signatures de processus, évaluer les performances de l’optique ou diagnostiquer les défauts d’usinage, car ils ajoutent une dimension puissante à votre flux de travail lors de l’analyse.

En savoir plus sur l’analyse spectrale

Comprenez la complexité des surfaces à différentes échelles spatiales avec les outils d’analyse multi-échelles de MountainsMap®.

• Décomposez votre surface ou votre profil en utilisant des transformées par ondelettes ou des filtres passe-bande à bande étroite pour séparer les caractéristiques par taille, en distinguant les composants de forme, d’ondulation et de rugosité.
• Effectuez une analyse fractale géométrique à l’aide de méthodes telles que l’analyse fractale multi-échelle (SSFA) ou d’outils anciennement contenus dans le logiciel Sfrax, pour évaluer le comportement d’une surface à travers les échelles et quantifier les irrégularités de surface. En savoir plus

Ces outils sont essentiels pour les applications dans la conception de surfaces fonctionnelles, aidant les ingénieurs et les chercheurs à évaluer l’évolution des propriétés des surface à différentes échelles.

MountainsMap® prend en charge l’analyse des surfaces de forme libre – appelées “coques” dans le logiciel – généralement représentées par des maillages triangulaires. Ceci est utile dans des applications telles que la fabrication par processus additif.

• Chargez, visualisez et analysez des surfaces de forme libre (coques), y compris des fichiers STL, OBJ, PLY et 3MF
• Nettoyez les données avant analyse : supprimez des points aberrants, remaillez, filtrez et lissez le maillage.
• Ajustez des formes géométriques ou alignez le maillage à l’aide de modèles CAO pour une comparaison précise et pour pouvoir générer des déviations.
• Effectuez une analyse métrologique : calculez des paramètres de texture de surface sur des formes libres, tels que des paramètres de hauteur, des paramètres hybrides/spatiaux, ainsi que des paramètres de volume.
• Visualisez la courbure et les déviations des surfaces en couleurs en 3D

N.-B. Les coques peuvent être extraites à partir de données tomographiques (cubes) ou être obtenues à partir de plusieurs acquisitions de surface.

Les données de type “nuage de points” peuvent également être visualisées et analysées :

• Réassemblez les images fragmentées et fusionnez plusieurs nuages de points en ensembles de données uniques.
• Maillez les nuages de points.

En savoir plus sur les coques

Combinez facilement plusieurs mesures en une mesure unique, avec les outils de Stitching de MountainsMap®.

• Effectuez un assemblage en XY de plusieurs mesures avec des zones de chevauchement, ou un assemblage vertical (en Z) pour étendre la gamme de mesure en Z. Ceci est particulièrement utile pour des topographies de grande taille ou de haute résolution.
• Réalisez du stitching en 3D (avec le module “Shell topopgrahy”), et générez un nuage de points 3D et/ou une coque (surface de forme libre).
• Pour les surfaces microfabriquées telles que les MEMS, partitionnez une mesure unique en éléments individuels afin d’analyser chaque composant séparément. Cette fonctionnalité est destinée à l’inspection des semi-conducteurs.
