AFM- und SPM-Analysesoftware von Fachleuten

• Erkennen und quantifizieren Sie Partikel, Poren, Körner und andere Merkmale beliebiger Form und Größe auf beliebigen Oberflächen.
• Von anwendungsorientierten Segmentierungsverfahren profitieren
• Partikel auf der Grundlage von Merkmalen in Klassen gruppieren
• Erstellen Sie Statistiken und Grafiken (Streudiagramm, Box-Plot, Kontrolldiagramm, Histogramm usw.).
• Weitere Informationen finden Sie in diesem Artikel.

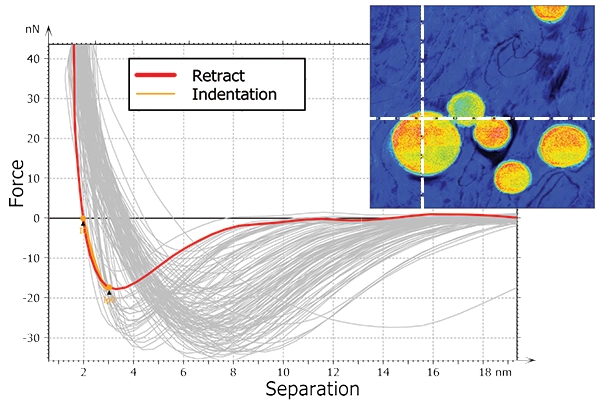

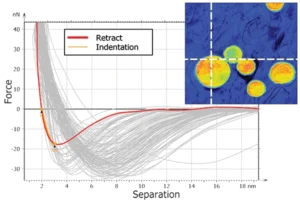

• Visualisieren Sie Kraftkurven und führen Sie eine automatische Vorverarbeitung mit Entrausch-, Normalisierungs- und Kalibrierungswerkzeugen durch.
• Erkennen Sie Adhäsionsereignisse automatisch und führen Sie eine automatische Parameterberechnung durch.
• Berechnen von Elastizitätsmodul, Energien, Steifigkeit usw.
• Erzeugen Sie Wormlike-Chain-Modelle (WLC).
• Analysieren Sie Kraftkurvenserien und erzeugen Sie Statistikdaten (Kontrolldiagramme, Streudiagramme, Histogramme) für beliebige Parameter.
• Visualisieren Sie Kraft-Volumen-Daten und lassen Sie interaktive Parameterkarten anzeigen.
• Filtern Sie Kraft-Volumen und extrahieren Sie Schnittscheiben oder einzelne Kraftkurven interaktiv.

• Kombination von SPM-Bildern mit Daten von anderen Instrumenten (REMs, 3D-Lichtmikroskope, konfokale Mikroskope usw.) zur Durchführung einer Korrelationsanalyse.
• Überlagern Sie hochauflösende Topografiebilder mit Rasterkraftmikroskopie (AFM) auf RGB-Bildern, die mit einem Mikroskop mit größerem Sichtfeld (REM, Fluoreszenz, optische Aufnahmen) erstellt wurden.
• Kolokalisieren mit Daten zur chemischen Zusammensetzung (Spektroskopie)

Links: Kolokalisierung einer REM-Aufnahme und einer AFM-Topografie

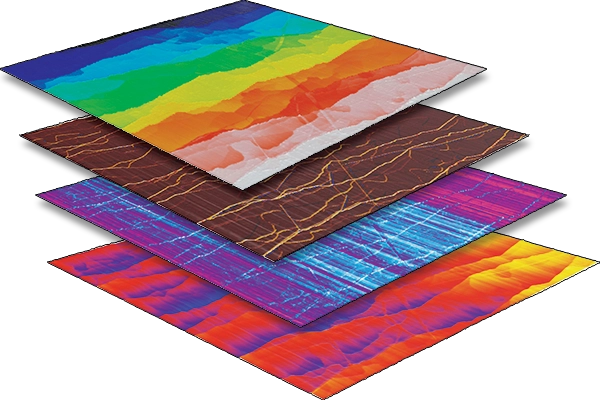

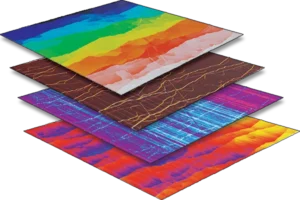

Rastersondenmikroskope (Scanning Probe Microscopes, SPM) stellen üblicherweise mehrere Interaktionen gleichzeitig dar. Mithilfe der unterschiedlichen Modi erzeugen SPM mehrere Datensätze für dieselbe Position auf der Probe (z. B. Topografie, Leitfähigkeit oder Steifigkeit).

• Bearbeiten Sie Multi-Channel-Bilder so einfach und effizient wie einfache Topografiebilder.
• Visualisieren Sie mehrere Kanäle auf Knopfdruck in 3D.
• Wenden Sie eine Analyse auf einen einzelne Kanal oder alle Kanäle an.
• Extrahieren Sie Mehrschichtenquerschnitte.
• Untersuchen Sie Korrelationen zwischen verschiedenen Kanälen.

Weitere Informationen: wwww.digitalsurf.com/news/multi-channel-data-how-to-study-correlations/

• Analyseablauf und Effizienz dank No-Code-Automatisierungswerkzeugen optimieren
• Große Datenmengen durch Speichern und automatisches Anwenden von Analyseschritten effizient analysieren
• Fortschritt speichern, um die Arbeit später nahtlos fortzusetzen
• Analyse mit mächtigen integrierten Statistikwerkzeugen verbessern

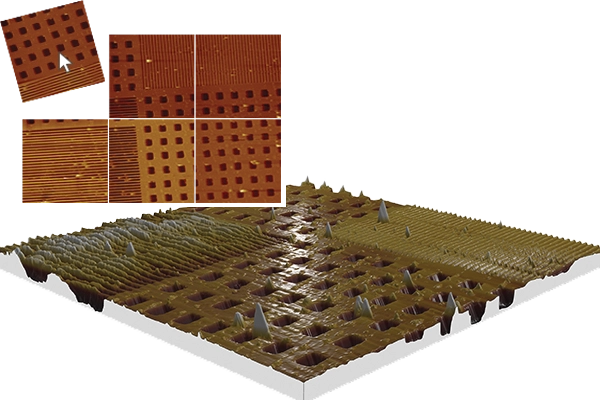

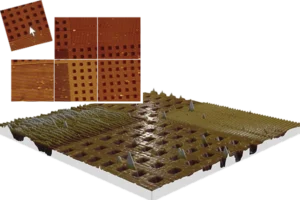

• Mehrere Bilder automatisch zusammenfügen (stitchen) einschließlich solcher mit großen Überlappungen, und das mit Geschwindigkeit und Konsistenz.
• Intelligente Visualisierung: Einfaches Anzeigen und Positionieren der zu stitchenden Bilder.
• Raster-Assistent: Messungen anhand von Studienobjekt-Eigenschaft vor-positionieren (Name, Nummer, Datum usw.).
• Selektives Stitching: Filtern der einzubeziehenden Studienobjekte – ideal für korrigierte Daten und automatisierte Arbeitsabläufe.

Korrigieren Sie anomale Scanlinien und Messartefakte..

• Automatische Korrektur Linie für Linie gefolgt von einer Ausrichtung, wobei Strukturen über (Erhebungen) und unter (Mulden) der Oberfläche ignoriert werden
• Individuelle Linienkorrektur durch Interpolation
• Ausbessern zum Entfernen isolierter Artefakte
• Schwellenwerte usw.

Normalisierung

• Oberflächen können vor der Analyse verebnet, an der horizontalen oder vertikalen Achse gespiegelt und in 1-Grad-Schritten gedreht werden.
• Bereiche von Oberflächen können zur unabhängigen Untersuchung extrahiert werden.

Rauschunterdrückende Filter

• Räumliche Filter mit konfigurierbaren Matrizen
• FFT-Ploteditor

• In Bildern mit regelmäßigen Mustern: Bestimmen von Gittern durch Erkennung einer Elementarzelle und Quantifizieren ihrer Abmessungen
• Quantifizieren von Skalierungs- und Linearitätsfehlern
• Verwenden dieser Werte als Korrekturfaktoren, um die Linearität und Skalierung anderer Oberflächen zu korrigieren

Korrigieren Sie den Effekt der Spitze auf die gemessene Oberfläche.

• Geometrie der Spitze simulieren
• Geometrie der Spitze mithilfe der „blinden Rekonstruktionsmethode“ schätzen
• Geometrie der Spitze speichern und zur Abwicklung anderer Oberflächen verwenden

• Separieren Sie Rauheit und Welligkeit von Oberflächen mithilfe der erweiterten Filtertechniken nach ISO 16610, darunter robuste Gaußsche und Spline-Filter.
• Greifen Sie auf ISO-Parameter zu: Höhen- (Sa, Sq, Ssk, Sku, Sz usw.) und funktionelle Parameter (Smr, Smc, Sxp) nach ISO 25178, Primär- und Rauheitsparameter (Ra, Rq, Rsk, Rmr, Rdc, Rdq, RPc usw.) nach ISO 4287 usw.

• Multi-Channel-SPM-Bilder verarbeiten und analysieren einschließlich Topographie-Kanälen
• Daten mithilfe von Filtern bereinigen, vor der Analyse
• Korrelieren Sie mehrere Multi-Channel-Datensätze, unter Verwendung mehrerer Positionierungsmethoden, einschließlich einer automatischen Methode

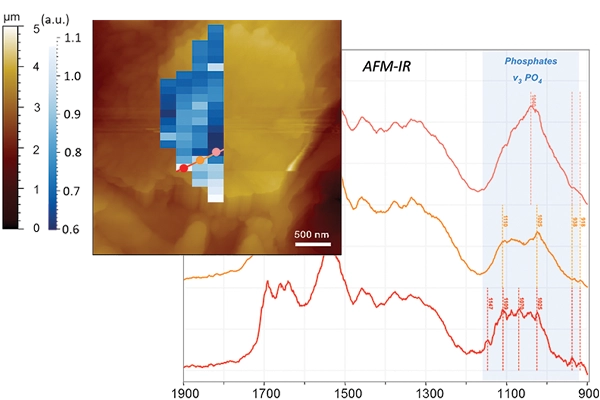

• Vollständige Spektral- und Hyperspektralanalyse durchführen
• Einfache Verwaltung großer Datenmengen mithilfe von Automatisierungstools
